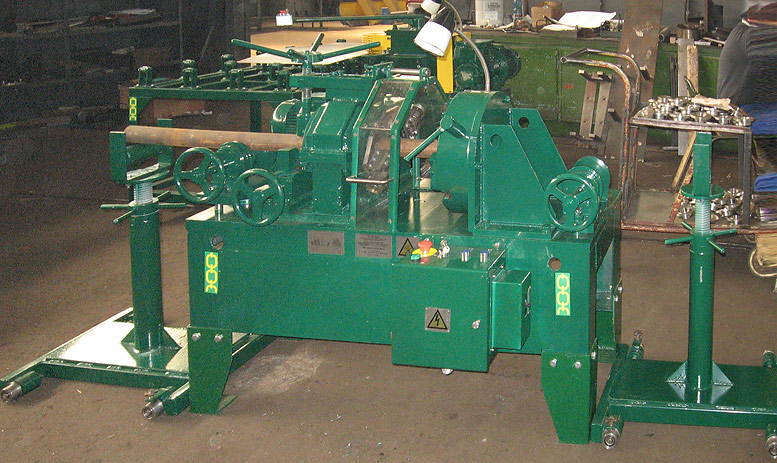

Отрезные станки - фаскорезы

fghОтрезные станки - фаскорезы предназначены для мерного отрезания труб из стали марок Сталь 20 ГОСТ 1050-89 и Сталь 3 ГОСТ 380-88 и подготовки торца трубы к последующей сварке путём образования фаски.
xfghСтанок может применяться как в специализированных цехах предприятий, так и в условиях ремонтных работ.

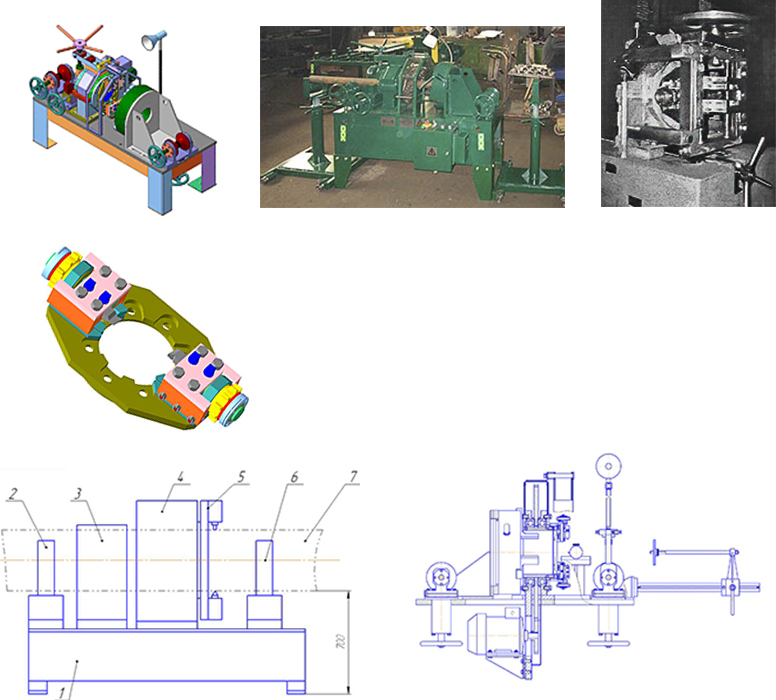

fghЭлектромеханический привод фаскореза, устройство для закрепления заготовки и режущее устройство установлены на сварной раме отрезного станка.
fghРежущее устройство отрезного станка представляет собой планшайбу с двумя резцами и механизмами их перемещения.

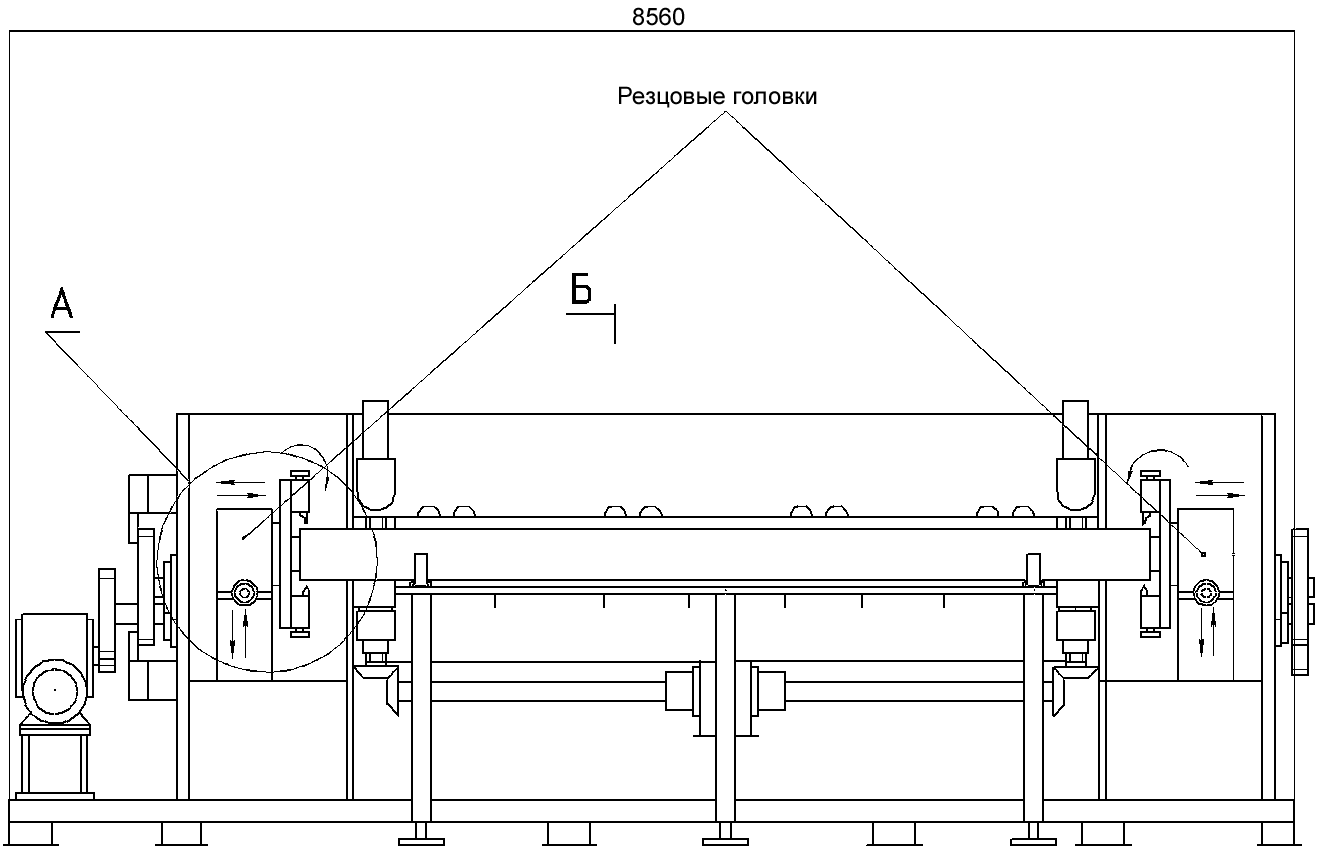

Фаскорез Ф-3

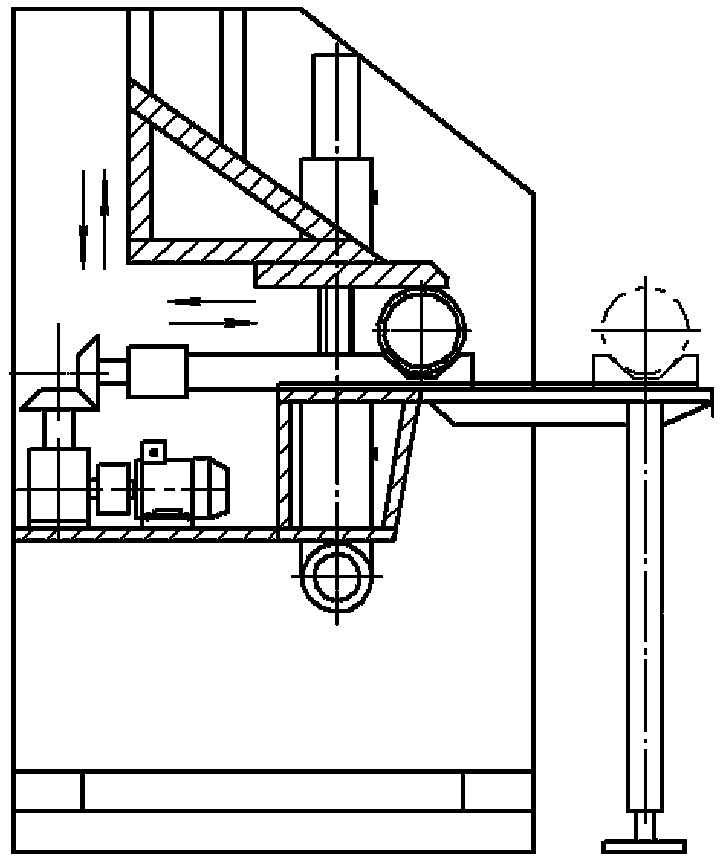

Увеличить фаскорез Ф-3 Увеличить поперечный разре

Технические характеристики отрезных станков - фаскорезов

Характеристики фаскорезов Фаскорез-1 Фаскорез-2 Фаскорез-3 Фаскорез-2см
Наружный диаметр обрабатываемых труб, мм20 ... 11465 ... 160350 ... 720159 ... 530
Частота вращения режущего инструмента, об/мин54,310,5 - 54,3
Максимальная подача режущего инструмента, мм40,0
Подача режущего инструмента, мм / об, не более0,150,05 - 0,15
Габаритные размеры, мм, не более: длина700 ± 3085602000
ширина635 ± 3018901500
высота985 ± 3021001500
Масса, кг, не более24075001400
Установленная мощность, кВт1,112,56,6

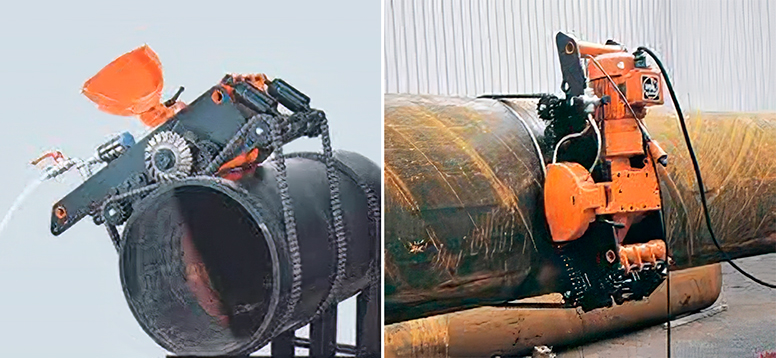

Відновлена розробка відрізного станка типа ОС-Фаскорез дискофрезерний ДФ-1(O220-1100мм),навісний ланцюговий, для ремонтновідновлюванних робіт.Робочий вузол ріжучого фрезерного механізму для розбірного ланцюга, що охватуе трубу. Механізм дозволяе устанавлювать два типа фрези:круглу дискову O160мм.,та V-образну. ДФ-1 оснащен вузлом стабілізації осі різанія, опори переміщення механізму по трубі і через ось різанія.ДІ-1 оснащен вузлом розпіра осі різа від зажиму фрези при відрізанні труби. У ДФ-1 два режима різання:ручний без самоблокіровки, та - автоматичний різ,у обох режимах є можливість регуліровання скорості обертання фрези - малий вріз, та робоча швидкість різа відповідно до марки сталі труби та овальності. Всі вузли механізму дозволяють получити плоскость різа труби не більше 2% від осі різа. Гарантійний термін - 18 місяців, 7.2 роки до першого середнього ремонта.
