ТГМ - гибочные механизмы для труб и прокатного профиля

___Электромеханические трубогибы ТГМ предназначены для изгибания водогазопроводных труб и сортового проката методом наматывания заготовки на сегмент-калибр или обкатывания роликом-калибром по калибру-сегменту.
____Трубы, а также прокатный профиль, изгибаются в холодном состоянии и без наполнителя.

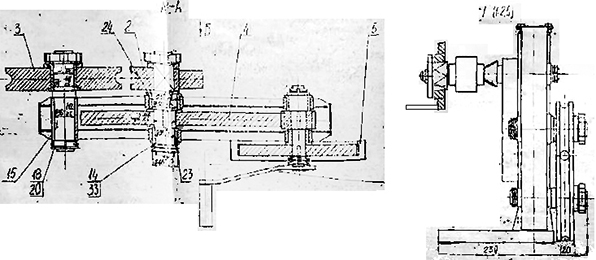

___Трубогибочные станки ТГМ представляют собой сварную станину, на которой установлены тяговый агрегат и стационарные (в «пирамиде») или сменные комплекты для изгибания труб или прокатного профиля.
____Новая модель ТГМ-1см позволяет применить оба метода изгибания - обкатывание заготовки роликом-калибром по сегменту-калибру и наматывание на сегмент-калибр.
____ТГМ-1см комплектуется системой крепления, подачи и поворота заготовки вокруг оси (из плоскости гиба) до 360°. Возможности станка соответствуют автоматическим системам, отличаясь ручной подачей заготовки, что исключает перенастройку системы при переходе на другую операцию. Точность получаемых деталей по отклонениям линейных размеров не более 1мм, по углу гиба - не более 1°.

Технические характеристики трубогибов ТГМ*

Характеристики трубогибов ТГМ-1 ТГМ-1см ТГМ-1сму ТГМ-2 ТГМ-2у ТГМ-2с
Наружный диаметр изгибаемых труб, мм 21,3÷6021,3 ÷ 60 (63)21,3 ÷ 7621,3 ÷ 7660÷11460÷11460÷160
Система обкатывания++-++-++---
Система наматывания--++-++-+++
Швеллер, мм--------100-
Уголок равнополочный, мм--------50...100-
Двутавр--------100-
Труба прямоугольная, мм--------50x25...
100x80
-
Труба квадратная, мм--------20...100-
Пруток круглый, диаметр, мм-------20, 30, 40-50, 60-
Внутренний радиус гиба, (мм)50÷1901,2 - 1,5 ∅≤ 300240÷400
Максимальный угол изгиба, град.180
Габаритные размеры, мм: длина1180+701760+70
ширина1075+301380+50
высота1280+501100+50
Масса, кг, не более9501900
Установленная мощность, кВт4,55,57,5

* Для трубогибов ТГМ возможен заказ дополнительных комплектов для изгибания сортового проката в пределах технических характеристик станка
