Листогибы ЛГС - кромкогибы и вальцы

Кромкогибы
Вальцы ЛГС-1мсу-3000
Четырёхвалковый листогиб ЛГС-2500-1мсу

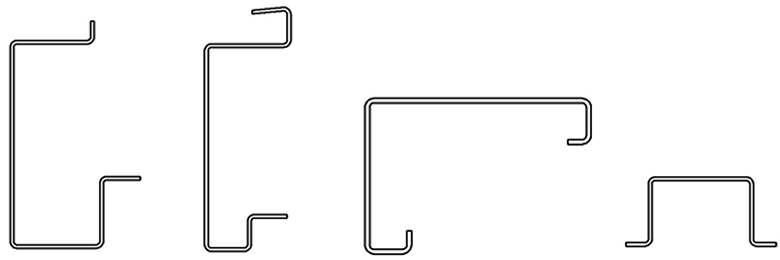

fghЭлектромеханические кромкогибы предназначены для изготовления профилированных деталей из металлического листа методом последовательного отгибания кромок.
xfghКромкогибы ЛГС с поворотной балкой позволяют обрабатывать заготовки из листа толщиной от 0,1-2,5 мм до 4 - 8 мм и длиной до 2000 мм, 2500 мм и 3200 мм.

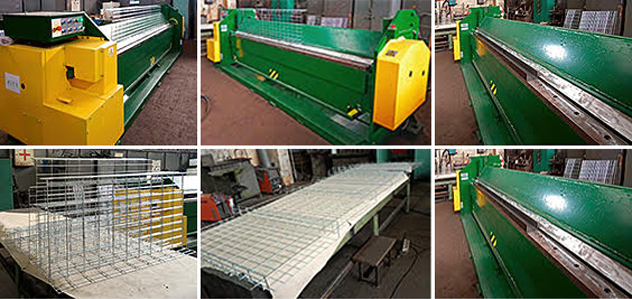

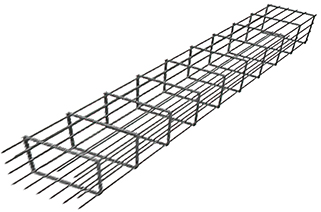

Видео-фильм технологии сгиба изделий вида ПОДДОН. Сгиб с четырех сторон в пазах ножей прижимной балки на ЛГС в рабочем режиме. Автоматический сгиб, без перенастройки ножей.

fghТрёхвалковый станок (вальцы, трёхвалковый) предназначен для изготовления деталей, изогнутых по цилиндрической или конической поверхности, например для изготовления обечаек, из металлического листа толщиной до 8 мм при длине заготовки до 3000 мм.

fghЧетырёхвалковый листогибочный, типа ЛГС – 1мсу, механический специальный универсальный станок (вальцы) предназначен для изготовления круглых изделий методом холодной гибки из листового и полосового металла, а также сортового проката, с применением специального навесного оборудования.

fghЛистогибочные станки (вальцы) типа ЛГС-2000-3000-мсу (механические специальные универсальные) трёхвалковые для листа толщиной от 0,1 до 6,0 мм с многофункциональными навесными сегментами.

Метод - регулируемые зазоры

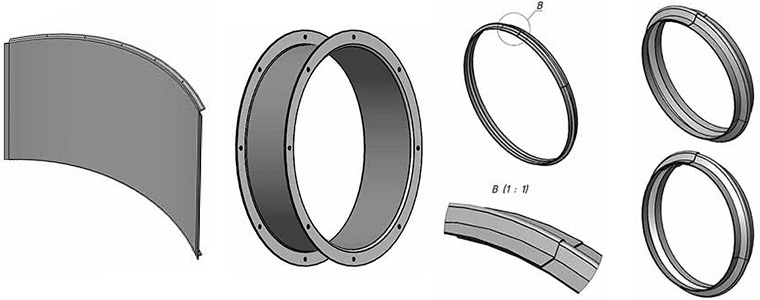

Трёхвалковый листогиб. Трёхвалковый листогиб. Обечайки. Барабан Навесные сегменты предназначены для сгибания заготовок с отугнутыми кромками различной конфигурации.

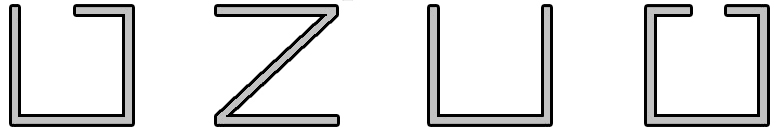

Метод - нерегулируемые зазоры-пазы

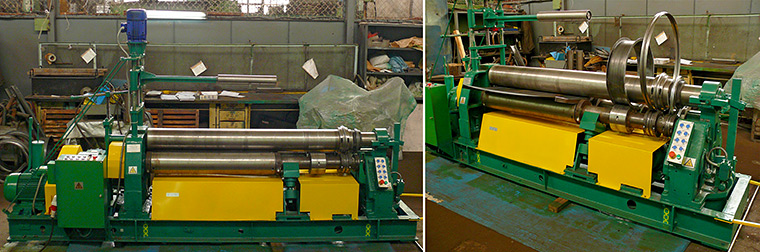

Трёхвалковый листогиб, валки с пазами.

Технические характеристики листогибов ЛГС-2000-3000-мсу (вальцы)

Характеристики листогибаНормы
Количество валков3
Наибольшая ширина сгибаемого листа, мм2000, 3000
Наибольшая толщина сгибаемого листа, мм5
Наименьший радиус гибки, мм200
Скорости гибки, м/мин6 ÷ 9
Скорость подъема верхнего валка м/мин0,138
Диаметры главных валков (верхнего и нижнего) мм218 -1,0
Диаметры боковых валков (правого и левого) мм125 -1,0
Габаритные размеры, мм, не более: длина4500
ширина1220
высота1230
Масса, кг, не более4700
Общая мощность приводов, кВт20,55
Предел текучести сгибаемого листа, кГс/мм2, не более25
Мощность главного привода, кВт11
Мощность привода подъема верхнего валка, кВт7,5
Мощность привода подъема верхнего валка, кВт1,5
Мощность привода подъема откидного подшипника, кВт0,55
Мощность привода поддержки обечайки, кВт1,5
Напряжение питающей сети, В380
Частота питающей сети Гц50

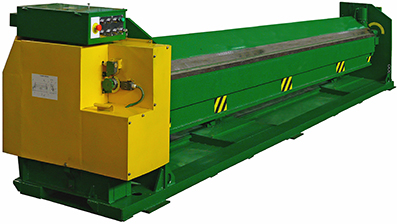

Электромеханические листогибы ЛГС-1м-6400, ЛГС-1м-5000, ЛГС-1м-4000

Увеличить фото листогиба в новом окне

Технические характеристики кромкогиба ЛГС-1м-6400

Наибольшая ширина листа, мм - 6400
Толщина при наибольшей ширине, мм - 1 ÷ 4
Наименьшая ширина cгибаемой кромки - 5 толщин листа
Габаритные размеры, мм, не более:
длина - 9250
ширина - 1200
высота - 900
Масса, кг, не более - 7000
Установленная мощность, кВт - 22

Технические характеристики кромкогиба ЛГС-1м-5000

Наибольшая ширина листа, мм - 5000
Толщина при наибольшей ширине, мм - 1 ÷ 4,5
Наименьшая ширина cгибаемой кромки - 5 толщин листа
Габаритные размеры, мм, не более:
длина - 7860
ширина - 1200
высота - 900
Масса, кг, не более - 5500
Установленная мощность, кВт - 12,2

Технические характеристики кромкогиба ЛГС-1м-4000

Наибольшая ширина листа, мм - 4000
Толщина при наибольшей ширине, мм - 1 ÷ 4,5
Наименьшая ширина cгибаемой кромки - 5 толщин листа
Габаритные размеры, мм, не более:
длина - 6700
ширина - 1200
высота - 900
Масса, кг, не более - 4600
Установленная мощность, кВт - 9,7
