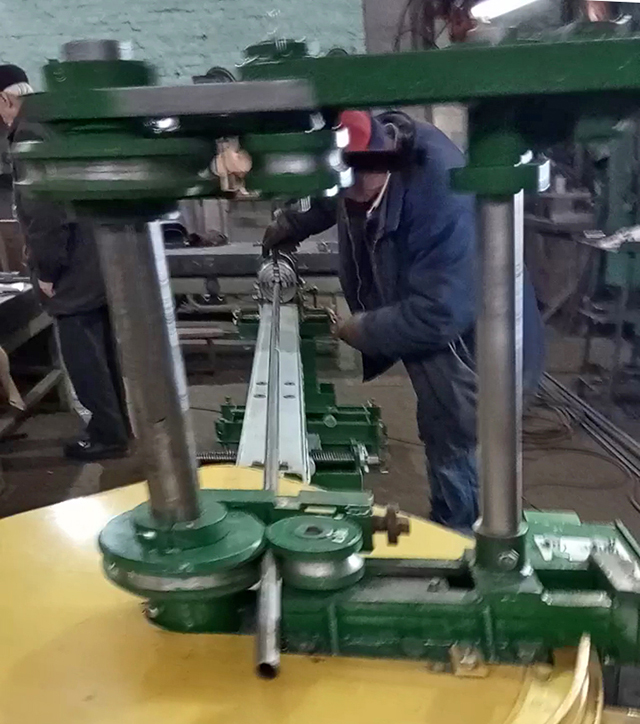

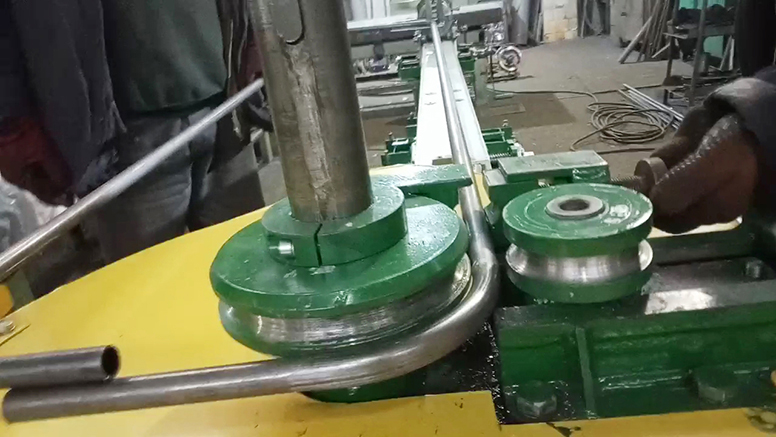

Электромеханический трубогиб ТГМ-1см.тс.-60 для сгибания прямоугольных трубных конструкций из тонкостенных труб круглого, квадратного и прямоугольного сечения.
Технические характеристики трубогиба ТГМ-1см.тс.-60
| Наименование основных размеров и параметров | Труба круглая | Труба квадратная | ||||
| Размеры изгибаемой трубы с пределом текучести σт<250 МПа, мм, в пределах | Наружный диаметр | 25,0 | 25,0 | 32 | 20x20 | 25x25 |
| Толщина стенки | 1,5 ÷ 4,0 | |||||
| Наибольший внутренний радиус ролика-калибра, мм | 82 | 92 | 118 | 72 | 78 | |
| Наибольший угол поворота гибочного инструмента, в градусах | 180 | |||||
| Угол поворота трубы вдоль оси в градусах, в пределах | 0÷180 | |||||
| Длина заготовки трубы, мм | 2000 | |||||
| Частота вращения гибочного инструмента мин -1, в пределах | 1,5 | |||||
| Габаритные размеры, мм: | длина | 5000 | ||||
| ширина | 1600 | |||||
| высота | 1200 | |||||
| Масса, кг, не более | 1500 | |||||
| Характеристика электродвигателя : установленная мощность, кВт | 4,0 | |||||
| частота вращения мин -1 | 1500 | |||||
| Характеристика питающей электросети : напряжение, В | 380 | |||||
| частота, Гц | 50 | |||||
.
